姜連財，楊正新，閆花敏

（一汽解放青島汽車有限公司，山東 青島 266000）

摘 要：利用藍光掃描技術，進行高精度以及快速檢測，達到?jīng)_壓件尺寸精度的提升，以滿足汽車整體匹配質量對沖壓件尺寸精度越來越高的要求。

關鍵字：藍光掃描；沖壓件；質量

中圖分類號：U462

文獻標識碼：B

文章編號：1671-7988(2018)23-271-02

The blue ray scanning technology in Stamping Quality Improvement

Jiang Liancai, Yang Zhengxin, Yan Huamin

( Faw Jiefang Qingdao Automobile co. LTD, Shandong Qingdao 266000 )

Abstract: The blue ray scanning technology is used for high-precision and rapid detection to improve the accuracy of stamping parts, so as to meet the requirements of automobile overall matching quality for higher and higher dimensional accuracy of stamping parts.

Keywords: Blue ray scanning technology; Stamping; Quality

CLC NO.: U462 Document Code: B Article ID: 1671-7988(2018)23-271-02

藍光掃描三維光學測量的原理

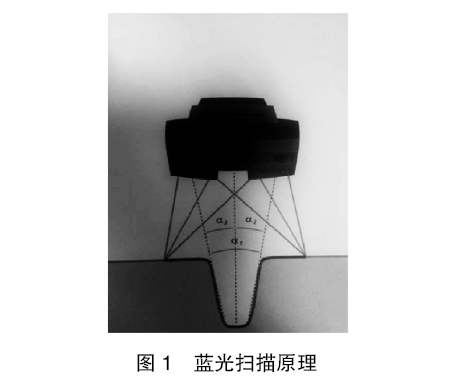

我公司使用的藍光掃描儀掃描頭由左右兩個高分辨率的工業 CCD 相機和光柵投影單元組成，采用結構光測量的方式，利用光柵投影單元將一組具有相位信息的光柵條紋投影到測量工件表面，左右兩個高分辨率數碼相機進行同步的測量，利用立體相機測量的原理，可以在極短的時間內獲得物體表面高密度的三維數據。

利用參考點拼接技術，將不同位置和角度的測量數據自動對齊，從而獲得完整的掃描結果。

編輯

藍光掃描技術的特點

藍光為單色光源，光源的波長為 440-460nm（納米），藍光掃描技術采用細條藍光，光源的波長更短，LED 冷光源，光源能耗低，系統穩定性強，在圖像采集過程中，可有效過濾周圍環境光干擾。

這種能量十足的光源，又有助于縮短測量時間。

隨著汽車工業的發展，汽車車身整體尺寸的匹配質量要求越來越高，這就要求沖壓件的尺寸精度越來越高，因此需要在沖壓件的制造過程中進行高精度的檢測。

在有限的生產準備周期內，為了保證沖壓件尺寸精度的提升，需要更快的測量速度，更高的測量精度。

藍光掃描技術可以快速準確的測得沖壓件的完整數據，并進行數據的處理和評估。

汽車實用技術

3 藍光掃描測量與傳統測量方法的對比

藍光掃描測量正在各個領域逐步取代傳統的接觸式測量系統，與傳統的接觸式測量方式相比，藍光掃描測量以密集的點云形式記錄下工件的整體表面，以便實施工件全面分析。

傳統的檢具及三坐標測量設備一般僅針對一項參數檢測，測量的范圍較小，僅對局部的孔位、型面、修邊特征進行檢測，不能進行全尺寸檢測，分析整體趨勢。

藍光掃描測量與傳統的檢具檢測相比，精度更高、測量速度更快。
