當步進電機驅動限位螺母旋轉時，限位螺母即沿一的油缸內壁上“下移動，螺母下端面與主柱塞環形上端面之間的距離，決定了主柱塞的上行位移大小，也即決定了滑塊上死點高度。

當限位螺母往上運動到某一位置停止時，滑塊的上升距離增大，設備（模具）的閉合高度減少

當限位螺母往下運動到某一位置停止時，滑塊的上升距離減小，設備（模具）的閉合高度增大。為了提高調節精度，該裝置采取了以下措施：

（1） 適當增加限位螺母的厚度以增強其自身剛度，減小因主柱塞撞擊產生的變形。

（2） 提高螺紋副的加工精度，減小螺紋副間

（3） 在主油缸沿周增設四個鎖緊油缸，在每次調節動作完成后，給油缸通以高壓油，使四個鎖緊柱塞始終頂緊限位螺母法蘭，從而使限位螺母的螺紋副始終壓靠在同一側，進而強制消除螺紋副間隙。

編輯

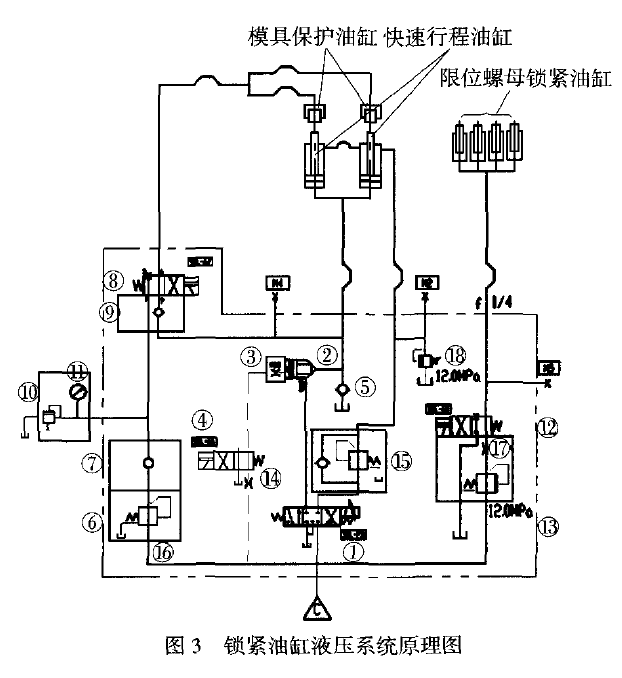

鎖緊油缸液壓系統原理圖如圖3所

4調試與控制程序設計

設置滑塊提前換向量以降低其慣性力的設計思路，也已進行了整機控制程序的編制：

在設備人機操作界面上，設計提前換向時間選項，該時間從0 · 01s一 0 · 50s無級可調，方便用戶根據不同材質和厚度調節，效果明顯。

編輯

5結束語

根據上述研究成果，設計完成了10000kN精沖壓力機封閉高度調 節裝置，目前隨主機一起投人使用，并取得了很好的效果。

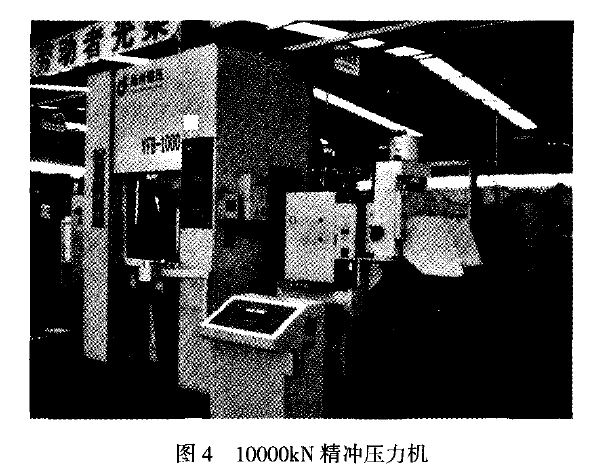

圖4為10000kN精沖壓力機。
