實際零件在前后方向上的絕對長度為一0.02、0.58mm, 為其公差帶寬度的1 /3，滿足公差要求。

查看檢具在前后方向的定位，發現檢具只有前端有一個前后方向的定位。

從這些數據可以發現，零件在定位時發生偏置，從而導致零件測量數值整體發生了偏移

4 C/H孔測量

4· 1 C/H孔測量結果

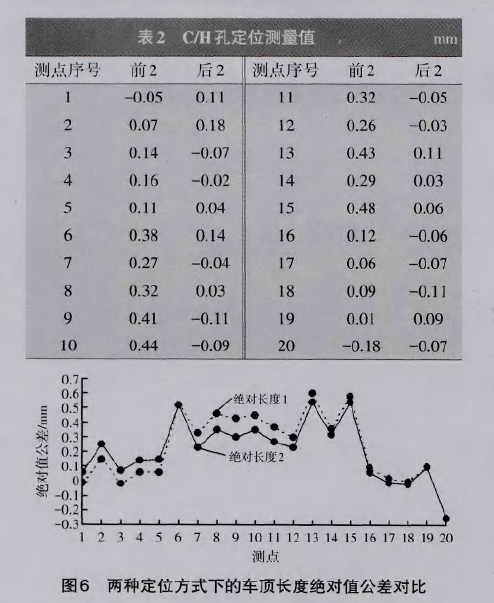

針對此種零件，采用模具C/H孔對零件進行重新定位，重新進行測量，得到尺寸數值如表2所示。

3．2測量結果分析

對重新測量的數據進行研究分析，由圖6可知，零件絕對的頂長并沒有發生顯著變化，說明零件在重新定位后，零件的實際狀態并未發生顯著變化。

編輯

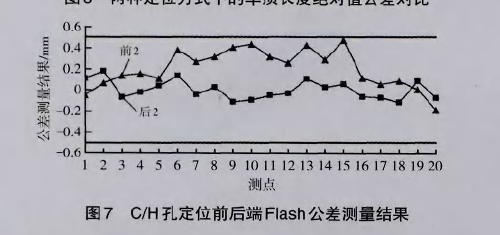

但由圖7數據可知前后兩端的測量數據發生了明顯的變化，所有的測量值均在公差范圍內。

編輯

表明同一個零件采用不同的定位方式導致測量的結果不同

經進一步分析，發現采用邊定位方式定位零件時，定位處零件必須貼緊定位基準，此處測量出來的數值必然是在0左右，而此處的零件事實上的尺寸公差要求為± 0巧mm。

零件在此處的實際尺寸與標準值的偏差就被疊加到另一側。

編輯

4結束語

針對此類零件的測量工作，建議建立兩套測量系統，一套為修模時的測量系統，采用c/H孔進行定位；第二套為零件生產時的測量系統，采用邊定位系統。

在模具調試期間，零件側邊的狀態波動較大，且不穩定，而c/H孔在0p10就已經沖出，后序模具均用此進行零件定位，若修模測量系統也采用此孔進行定位，則可以實現生產/測量系統的一致性和穩定性。

在正式生產階段，零件表面不能再被沖孔，故無法采用c/H孔進行定位，但此時零件狀態比較穩定，且可根據前期c/H定位時定位側邊的實際狀態，調整側邊定位基準的位置。

此種方法也可擴展到其他類似零件中。
