內容摘要：沖壓式臺式壓力機用途廣泛，由于其體積小，并可對金屬薄板、條料、卷料進行剪切、沖孔、彎曲和淺拉伸、壓、鉚合和成型等工序的加工，特別是其效率高、操作簡便，在廠房、車間、實驗室、科研院所得到了越來越多的應用。

本文以JB04系列沖壓式臺式壓力機為例，討論了其結構、搡作規程、維護保養及常見的故障處理方法

關鍵詞：沖壓式；臺式壓力機；維護保養

作者單位：王文瀾，本鋼板材股份有限公司

主體結構

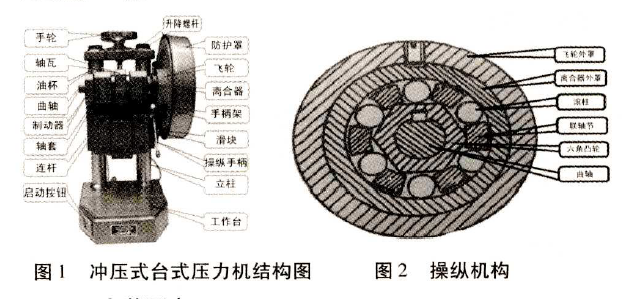

JB04系列臺式壓力機主要由機體、傳動、滑塊、操縱等部件所組成。如圖1所示，機體由手輪連接升降螺桿與機體組成升降機構，旋轉手輪可以調節機體的高低位置實現封閉高度調節機體背部的四只緊固螺母，用以緊固機體于立柱，防止工作時松動移位，損壞模具和機器零件。

傳動由電動機通過三角皮帶牽動飛輪旋轉。由滾柱、六角凸輪、聯軸節、離合器外套和軸套組成的超越式剛性離合器結構，驅動曲軸、連桿使滑塊產生上下往復運動，進行工作。

為使間軸在運轉中保持平衡和克服停車時的慣性，可以在制動器鎖緊釘?shù)木o松程度，以實現制動作用?；瑝K是在曲軸的傳動下進行沖壓工作的主體，由連桿、球頭螺桿、滑塊左右導軌等組成功能單元滑塊在左右導軌夾持的精確導向下進行往復動力

從而使裝在滑塊底面上的模具，隨著滑塊的運動完成沖壓工作操縱由手柄體、手柄、擋殼、擋銷、套以及彈簧等組成基本操縱結構

編輯

緊固件及套將手柄體置于機體的右側，通過銷與離合器凸緣的結合或松開聯動作用，控制飛輪與曲軸的結合或脫開，從而使滑塊實行單次或連續的運行方式

其主要參數公稱力10KN，滑塊行程40mm，公稱力行程 2．4mm，滑塊行程次數250/min，最大封閉高度巧Omm，立柱間距離106mm，模柄孔尺寸20 * 40mm，電動機功率370W

二安裝要點

臺式壓力機主要分為電子計數和機械式計數。

對于電子計數的臺式壓力機，安裝時應在沖床剎車盤盤面安全的任一位置安裝一個圓形磁鐵用AB膠粘合

作一個支架固定在沖床，調整位置和高度將接近開關與磁鐵相近，將磁性開關的輸出線兩線直接與計數器的COUN端相接（一般為棕色接 +藍鈀接一），調試接近開關位置使計數器計數即0K（將磁鐵的位置安裝在沖床的下死點左右，計數準確）。

對于機械式計數的臺式壓力機，安裝時直接將拉線一端固定在曲軸上，一端與線簧連接，線簧另一端與計數器的拉線連接

計數器安裝在沖床的合適位置（確保沖床運行時能拉動卻不會拉得過長，其一位置能放松成自然狀態）即可完成

計數：沖床運行一位置將線簧從放松至拉緊再到放松，計數器計數一次

操作規程

在工作前，操作者需準確計算加工零件所需沖壓力，并檢查沖件材料厚度和材質是否符合規定要求；

檢查電源接地與否，不得帶電開啟電氣箱，不得觸摸電器元件；

檢查三角皮帶松緊，不宜過松或過緊，否則容易導致電動機發熱損壞；

檢查各個潤滑點和摩擦表面注油情況，檢查離合器及操縱系統的工作狀態正常與否；檢查各個運轉部位和模具的安裝情況；

校正工作臺的光傳感器、反射器，并做相關擋光試驗工作中，按下工作臺的電源總開關，注意此時控制箱上的電源指示燈將亮起；

按控制箱上“啟動"按鈕，指示燈即亮，

當聽到曲軸離合器部位發出“嗒"的聲音，表明安全保護系統已經開始運行，同時，必須注意首先脫開離合器，使飛輪置于空轉位置，冉開啟電動機；

按下“電機啟動"按鈕，電動機啟動指示燈亮，電動機啟動；按下“連續"或“單次"行程按鈕，將完成行程規范選擇；

最后操縱腳踏開關，需停止時，踩一下腳踏開關，即可停止系統工作。

操作人員在操作設備時，務必保持注意力集中，不得閑聊、嬉鬧；

壓力機務必在額定公稱力范圍工作，不能超負荷；模具及待加工件應確保安裝牢固、可靠；

尤其注意不要將手及身體其它部位進人滑塊體和連桿運行區域；

操作人員的工作服裝應為緊身，并佩戴工作帽工作后，切勿忘記關閉總電源開關；

待電動機與其它轉動設備停止轉動后，清潔各工作區域，做好相關記錄和運行情況記錄

維護保養

壓力機應在額定公稱壓力范圍內工作，不應超負荷使用。模具刃口應保持鋒利，間隙調整合理，安裝穩固。

經常檢查各工作部位是否正常，所有緊固件是否松動，如有松動及時擰緊，并注意及時更換已顯磨損的零件。
