王全民

摘要：沖壓模具壽命是一個(gè)重要的研究和發(fā)展課題。結(jié)合工作實(shí)際，從沖壓模具的主要失效形式、影響冷沖壓模具壽命的主要因素、提高冷沖壓模具壽命的方法和措施等方面進(jìn)行了分析研討。

通過(guò)分析影響沖壓模具壽命的原因，對(duì)其正常使用壽命進(jìn)行研究，針對(duì)沖壓模具的設(shè)計(jì)、選材、裝配和熱處理工藝等方面采取合理措施，有效提高沖壓模具的使用壽命。

關(guān)鍵詞：沖壓模具；使用壽命；分析；

0引言

沖壓模具壽命包括修磨壽命和總壽命兩重含義。在生產(chǎn)中，一方面要延長(zhǎng)模具的總壽命，另一方面也需要使維修壽命提升。模具壽命受各種失效形式的限制，由于模具的類(lèi)型不同，其失效形式也各異。

總的來(lái)說(shuō)，沖壓模具失效的形式是多種多樣的，如磨損、變形、斷裂等。由于沖壓工藝和工作環(huán)境的不同，致使沖壓模具壽命受到影響。此外，技術(shù)等因素也會(huì)使沖壓模具的壽命受到不同程度的影響。

因此，提高沖壓模具的使用壽命，以保障產(chǎn)品的加工質(zhì)量，降低生產(chǎn)成本，追求最大經(jīng)濟(jì)效益對(duì)模具企業(yè)行業(yè)具有現(xiàn)實(shí)意義。

1沖壓模具的失效形式

沖壓模具的失效在不同程度上影響加工質(zhì)量，同時(shí)也對(duì)其壽命產(chǎn)生影響。當(dāng)沖壓模具經(jīng)過(guò)使用后，不能加工出合格工件且無(wú)法進(jìn)行修復(fù)，這種情況即為模具失效^[1]。冷沖模失效的形式主要有以下幾種。

1.1 磨損失效

沖壓模具在工作時(shí)，其凸、凹模與被加工坯料表面接觸產(chǎn)生摩擦，造成摩擦磨損。而模具的磨損主要表現(xiàn)為凸、凹模刃口磨損，在沖壓過(guò)程中，由于刃口頻繁工作，其表面會(huì)出現(xiàn)磨損，導(dǎo)致表面損壞剝落。

隨著磨損加劇，刃口遭到破壞，模具的使用性能就會(huì)產(chǎn)生問(wèn)題^[2]。在實(shí)際生產(chǎn)中，沖壓模間隙過(guò)大或者過(guò)小都會(huì)使磨損增加，從而對(duì)沖壓模整體的壽命產(chǎn)生很大影響。

收稿日期：2019－07－09

1.2 變形失效

由于沖壓模具工作零件的熱處理工藝不達(dá)標(biāo)，導(dǎo)致模具零件的內(nèi)應(yīng)力過(guò)大，使材料的伸縮性能減小，增加了產(chǎn)生塑性變形的可能，最終使被加工的零件質(zhì)量受到影響，如尺寸精度、形狀等。

一般情況下，凸模經(jīng)過(guò)幾次工作后會(huì)發(fā)生0.2%～0.5%的塑性變形，但超過(guò)塑性變形的上限就會(huì)導(dǎo)致凸、凹模的形狀和尺寸超過(guò)許可的范圍，即變形失效，這種失效主要表現(xiàn)為模具工作零件表面壓塌、皺紋，凸模的鐓粗、彎曲等^[3]。

1.3 斷裂失效

斷裂失效是指沖壓模具在沖壓過(guò)程中突然出現(xiàn)裂紋而失效，破損、折斷和裂縫是斷裂失效的主要表現(xiàn)形式，這種失效對(duì)生產(chǎn)影響很大。由于凸、凹模是沖壓模具的核心部件，在沖壓過(guò)程中承受很大的壓力，因此容易出現(xiàn)斷裂現(xiàn)象，原因在于模具結(jié)構(gòu)設(shè)計(jì)不合理、熱工藝處理方式欠妥、選材不當(dāng)^[4]。

模具斷裂分為疲勞斷裂和早期斷裂，疲勞斷裂是模具在沖壓一定數(shù)量工件之后發(fā)生，而早期斷裂是由于模具材料存在熱加工、切削加工的缺陷或操作不當(dāng)造成的。發(fā)生早期斷裂不但使模具失效，還有可能發(fā)生安全事故，必須引起注意。

2影響沖壓模具使用壽命的主要因素

編輯

2.1 模具設(shè)計(jì)的影響

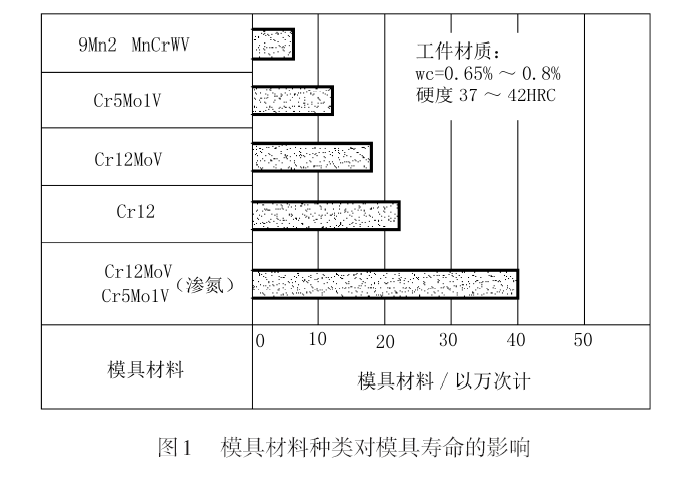

模具結(jié)構(gòu)設(shè)計(jì)決定著沖壓模具的使用壽命。設(shè)計(jì)中，影響模

來(lái)源：網(wǎng)絡(luò) 侵刪

免責(zé)聲明：本文援引自網(wǎng)絡(luò)或其他媒體，與揚(yáng)鍛官網(wǎng)無(wú)關(guān)。其原創(chuàng)性以及文中陳述文字和內(nèi)容未經(jīng)本站證實(shí)，對(duì)本文以及其中全部或者部分內(nèi)容、文字的真實(shí)性、完整性、及時(shí)性本站不作任何保證或承諾，請(qǐng)讀者僅作參考，并請(qǐng)自行核實(shí)相關(guān)內(nèi)容。
